水力分級機

篩板式槽型水力分級機又稱典瓦(Denver)型水力分級機，是利用篩板造成干涉沉降條件的設備。機體外形為一角錐形箱，箱內用垂直隔板分成4~8個分級室。每個室的斷面積為200mm×200mm。在距室底一定高度處設置篩板。
   篩板上鉆有36~72個直徑為3~5mm的篩孔。壓力水由篩板下方給入，經篩孔向上流動。在篩板上方懸浮著礦粒群，進行干涉沉降分層。粗顆粒通過篩板中心孔排出，排出量用錐形塞控制。

   礦漿由一側給入，依次進到各室中，各室的上升水速逐漸減小，由此得到由粗到細的各級產物。分級室內上升水速分布是否均勻?qū)Ψ旨壭Ч兄匾绊?。減小篩孔并相應增加篩孔數目可在一定程度上改善效果。但水速分布不均是難免的。由此引起二次回流攪動效率不高的重要原因。

   篩板式水力分級機的優點是構造簡單，不需要動力。與機械攪拌式水力分級機比較，高度較小，便于配置?？梢愿鶕?jù)選廠處理能力的不同，制成四室、六室、八室等不同的規格。這種分級機在我國中小型鎢礦選礦廠應用較多。

 詳細介紹

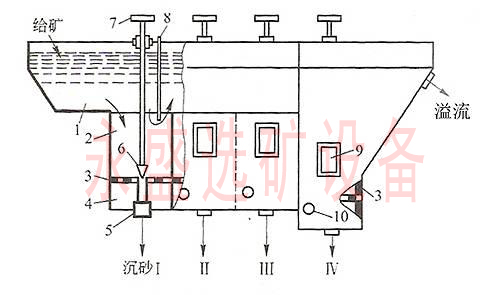

篩板式槽型水力分級機
1-給礦槽；2-分級室；3-篩板；4-壓力水室；5-排礦口；
6-排礦調節塞；7-手輪；8-擋板（防止粗粒越室）；9-玻璃窗；10-壓力水管
篩板式水力分級機的優點是構造簡單，不需要動力。與機械攪拌式水力分級機比較，高度較小，便于配置?？梢愿鶕?jù)選廠處理能力的不同，制成四室、六室、八室等不同的規格。這種分級機在我國中小型鎢礦選礦廠應用較多。
四室水力分級機技術參數
