產品介紹：

風掃煤磨機是既能磨細又能夠烘干的理想煤粉加工設備，具有高效、節能、環保的特點，粉磨煤粉細度85%以上通過200目網篩、且水分低于2%，是工業爐窯、回轉窯等所用煤粉進行粉磨的理想設備。

性能特點：

（1）利用三維設計和模擬仿真計算，優化主要部件結構設計，整套設備更具性價比；
（2）采用具有優良性能的材料及加工工藝，保證運轉平穩、使用可靠；
（3）維護操作方便，并且大大減小維修量。

結構組成：

風掃煤磨機主要由進料裝置、主軸承裝置、回轉部、出料裝置、傳動裝置及輔助系統等組成，主要結構特點是：

1、進料裝置:

由與水平方向成45°夾角的進料口、水平方向的進風管、襯板、支架等組成；進料口內裝有可以更換的耐磨襯板，且進料裝置上設有密封裝置，保證其具有良好的密封性能。

2、主軸承裝置:

采用滑動軸承，具有較好的強度、塑性、聚合性、減摩性、耐磨性、潤滑性和傳熱性，能夠滿足中空軸良好的潤滑要求，尤其適宜風掃煤磨機低速、重載、多粉塵的工作環境。

3、回轉部:

由中空軸、筒體、襯板、檢修門等組成；其中，進料端中空軸軸頸設有預留間隙，可以減小筒體由溫差的伸縮和安裝造成的誤差，保證齒輪的有效嚙合。

4、出料裝置

采用獨特的流線型設計，在降低通風阻力、增大有效容積的同時，使卸料更加順暢。

5、傳動裝置:

主要由電機、減速器、聯軸器、齒輪對等組成。

結構原理：

原煤經給料裝置喂入磨機內部，熱風由進風管進入磨內。隨著磨機筒體的旋轉，煤與熱風在磨內進行熱交換，煤在磨內被烘干的同時也被磨內的研磨介質研磨，細粉被通過磨內的熱風經出料裝置一同排出磨機。

突出優勢：

1、粉磨效率高，能耗相對低；

2、單位產品金屬消耗量量較少；

3、連續作業、生產能力大；

4、性能可靠，維修費用低；

5、粉磨細度細，粒度均勻。

6、振動小，噪音低，設備密封性良好，無粉塵外溢，環境清潔，滿足國家環保要求。

7、結構簡單、烘干能力大；

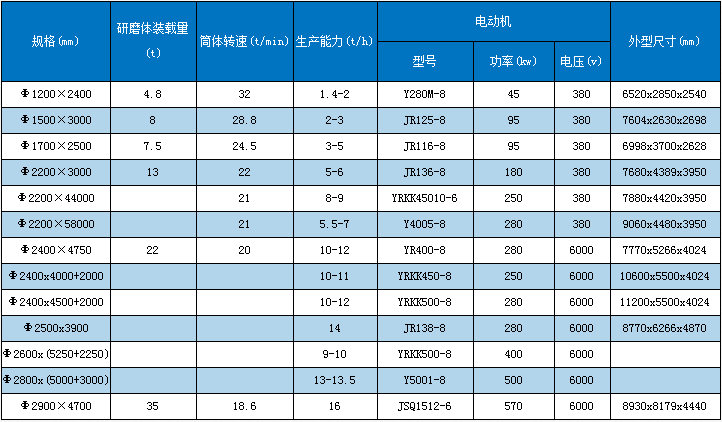

技術參數：
