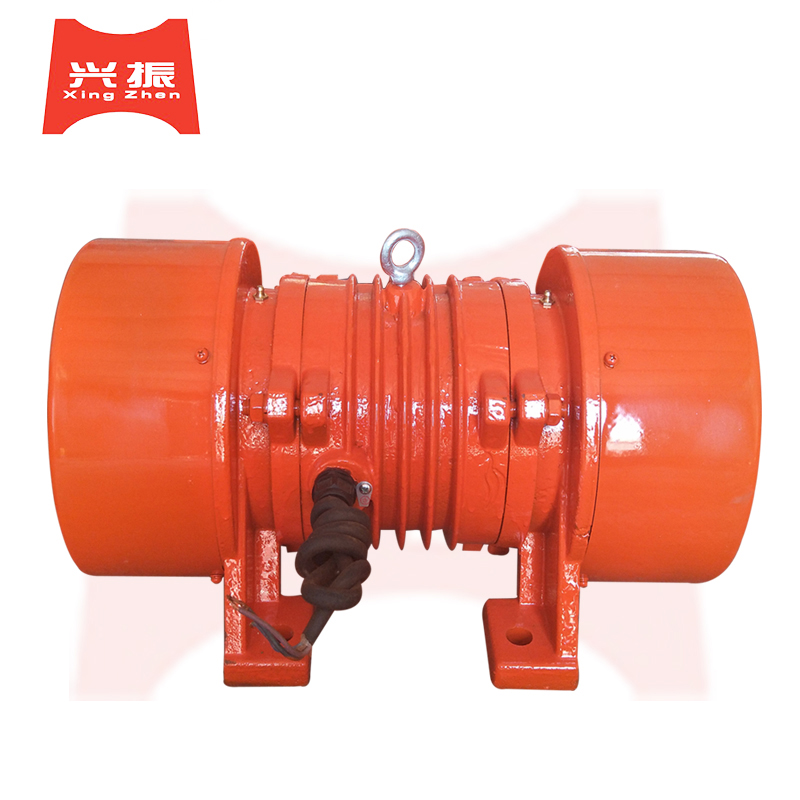

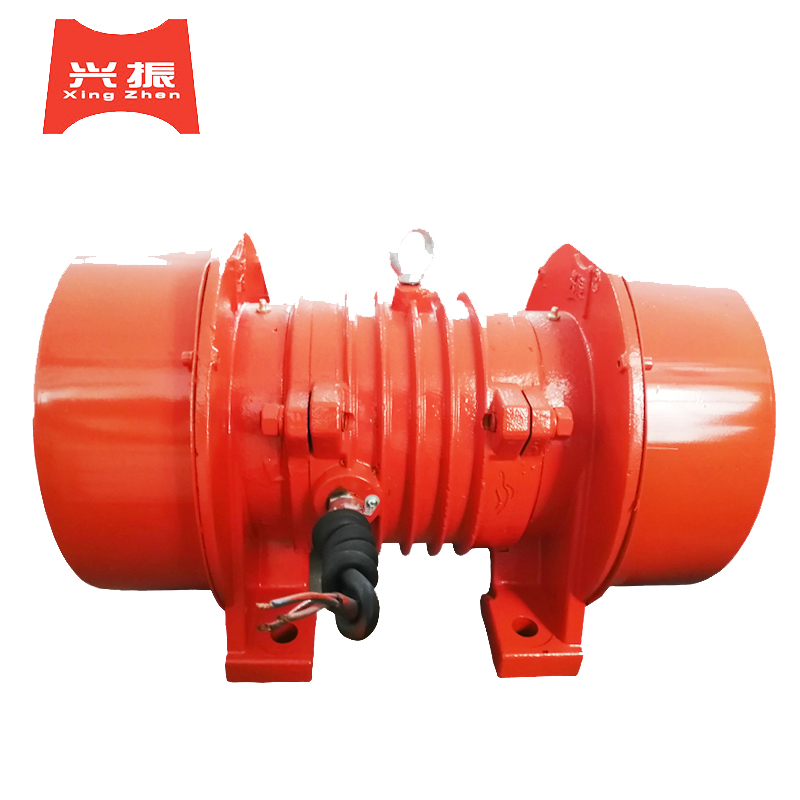

JZO-16-4臥式振動電機使用條件

環境溫度：≤40℃     海拔：不超過1000M

絕緣等級：B級        工作方式：連續

電壓：380V             安裝方式：任意方向

頻率：50Hz             激振力調節范圍：0-***激振力

注：（1）使用地區海拔如超過1000米，海拔每增,高100米，溫度應降低0.5℃。

（2）主機激振力功率值應不超過銘牌的規定，否則應降低功率使用。


JZO-16-4臥式振動電機主要結構

1.防護蓋    2外油封蓋     3外軸承蓋    4軸承座    5注油孔

6機殼      7定子         8轉子軸      9內油封蓋  10內軸承蓋

11軸承     12固定偏心塊  13調節偏心塊 14軸用卡簧



JZO-16-4臥式振動電機使用特點

1.結構簡單、維修方便、振動平穩、噪音低。

2.激振力可以非常簡單的進行無級調節。

3.可以單臺或多臺組合使用，完成各中作業要求。

4.規格齊全、形式多樣，可滿足各類振動機械的工作需要。

5.全封閉結構，可在各類粉塵（無防爆要求）、潮濕等惡劣環境下可靠工作。

6.經特殊設計可用于不同的電壓、頻率、絕緣和防護等級

7.質保期一年。


JZO-16-4臥式振動電機技術參數

1、絕緣等級：B/F

2、防護等級:IP55

3、電源電壓：220/380/420V

4、電源頻率：50Hz

5、相級：3相

6、工作方式：連續


JZO-16-4臥式振動電機工作原理

（1）本機由特殊設計的電機外加激振重錘組成，在電機旋轉時，重錘產生激振力通過電機傳遞給振動機械。

（2）特制電機部分的定，轉子裝配結構具有很強的機械速度，能承受很大的振動加速度，另外，由于軸承傳遞全部激振力，所以軸承規格也較大。

（3）本機采用四塊扇形偏心塊作激振力重錘，兩端各兩塊，調節兩端激振重錘的夾角可以改變激振力。


JZO-16-4臥式振動電機安裝

（1）本系列產品安裝可分為水平，傾斜，垂直等任意方向。

（2）對臥式振動電機應需傾斜或垂直安裝時，機殼上右箭頭標識的應按箭頭方向一端向上安裝，機殼上無箭頭標識的可隨意安裝。
