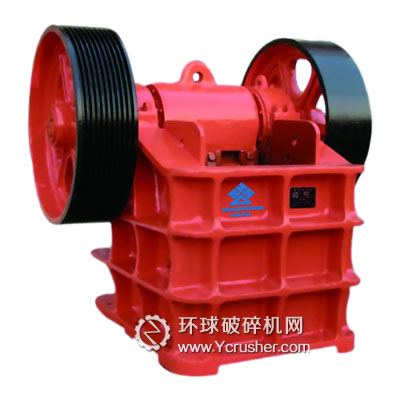

顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用，是重要的設備保險零件。
1.機架
　　機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。
2.顎板和側護板
　　定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
　　通過對于顎式破碎機的結構分析了解到，設計區域內運動狀態適合破碎的點是這些點，它們具有這樣的性質:首先，當物料與動顎接觸的時候，都要進行一下位置的調整，然后才被擠壓破碎，最好動顎在物料調整位置的這段時間，水平方向的分加速度和分速度的方向相同，將速度值加到最大，然后加速度的方向與速度的方向相反，開始減速，直到減為零;其次是其水平方向的位移比較大，即其行程特性值較小，有利于顆粒比較大的單顆粒物料破碎;最后，其工程所用的時間在整個周期中所占的比例要比回程的大。

　　動顎下部適合破碎機點的解釋和上部適合破碎點不一樣的。動顎下部的破碎一般是多顆粒破碎，多顆粒破碎一般要求動顎是加速向定顎運動，因為多顆粒破碎時物料一般比較小，需要很大的力，而且物料比較多又處于破碎腔的底部，就是加速碰撞也不會發生崩料現象。所以如果動顎下部的某點在向定顎運動時，即破碎物料時，該點在水平方向的分速度和分加速度方向相同、垂直行程較大(行程特性值大)、工程時間比回程時間長，那么該點就是動顎下部適合破碎點。當然，和動顎上部一樣，該點在水平方向的速度和加速度的方向不可能一直相同，速度和加速度相同的時段應該在動顎距定額最遠點到向定額運動又未到動顎與定顎最近的那一點的一段時間里，在動顎運動到與定顎最近點以前，必定有一段時間水平方向的速度和加速度的方向是相反的。
