圓錐式破碎機是一中常用的礦上設備，具有破碎比大、效率高、粒度均勻、成本比較低、調整方便等特點，結構設計比較合理，因此，使用壽命比較長。廣泛的應用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。
　　圓錐式破碎機一般由定錐、動錐、球面瓦、偏心軸套、機架直襯套、錐形銅襯套、大小錐齒輪等主要零部件所組成。工作時小錐齒輪帶動大錐齒輪及偏心軸套旋轉，動錐軸在偏心軸套的迫動下圍繞定錐中心線以夾角為范圍做旋擺運行的同時環繞本身的軸線做自轉運動，使動錐襯板和定錐襯板時而靠近，時而遠離。礦石在破碎腔內不斷受到擠壓、折斷和沖擊，從而達到破碎的目的。
　　圓錐破碎機動錐頻率變化對破碎機破碎工作有哪些影響呢，我們來簡單的做個試驗，用慣性圓錐破碎機，硫化銅（普氏硬度為16-18，原料粒度為16-3.0mm）進行試驗，結果如圖12-2所示。

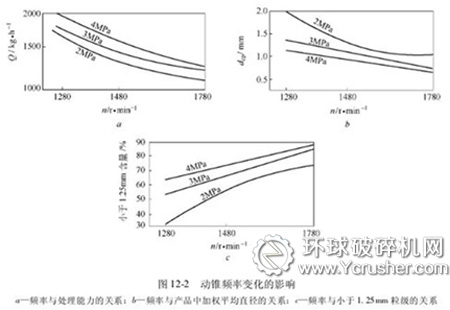

圖12-2動錐頻率變化圖

　　圖12-2a表示處理能力與動錐頻率關系。在激振器靜力矩不變的情況下，所有三條曲線表明，增大動錐頻率時，破碎機處理能力逐漸下降。但這種下降是非線性的，因?yàn)楦鶕?jù)公式12-5，ω增加，使得破碎力F按平方關系增加，從而減弱了ω對處理能力下降的影響。從圖12-2b可以看出，頻率增加，導致物料破碎比增加，產品的加權平均直徑降低。圖12-2c表明，在小范圍內增加頻率，可提高破碎產品中小于1.25mm粒級的產品28%-45%。
　　對物料單位破碎力為2MPa的情況，頻率增加對三個參數影響較大，因?yàn)樵谶@些條件下，動錐離心力的增長很高（單位破碎力為4MPa），使之密實度相對更高。
　　因此，所得結果表明，動錐頻率的改變對控制破碎比是很有效的辦法，在激振器的離心力值小時，這個方法較為合理。在這種情況下，保證提高滑動軸承的可靠性，并由于遠離共振，即遠離其橡膠緩沖器的固有頻率，降低外殼的振幅。
