酒鋼集團宏達建材公司兩臺水泥球磨機分別于2000年和2005年建成投產，電氣系統采用繼電保護，高、低壓電氣聯鎖控制。由于主機聯鎖保護點較多，設備故障比較頻繁，從而造成連鎖保護頻繁動作，其主要表現為：主機設備頻繁聯鎖跳閘，原有圖紙與實際接線不符，跳閘后故障原因無法明確判斷，嚴重影響磨機正常生產。

　　2 聯鎖保護系統主要組成及保護原理

　　聯鎖保護主要的作用是針對高、低壓電氣、機械設備出現故障，能快速及時切斷主機電源，以達到保護主機設備，預防設備事故的發生。

　　目前，筆者公司兩臺球磨機聯鎖設備主要有主電機稀油站、減速機稀油站、磨頭稀油站、磨尾稀油站、磨機磨瓦和主機軸瓦溫度檢測裝置等組成。其主要連鎖控制原理如下：

　　（1）主電機稀油站的主要功能是為主電機軸瓦正常供油，兩臺油泵電機，一臺工作一臺備用。正常供油壓力須大于0.15MPa。低于此設定值，電接點壓力表動作，磨機聯鎖保護跳閘。

　　（2）減速機稀油站的主要功能是為減速機正常供油，一臺工作一臺備用。啟動低壓工作泵,檢測低壓泵出油管油壓須大于0.2MPa。低于此設定值，電接點壓力表動作，磨機聯鎖保護跳閘。

　　（3）磨頭稀油站的主要功能是為磨頭磨瓦正常供油，低壓泵、高壓泵各一用一備。啟動低壓泵,檢測低壓泵出油管油壓須大于0.2MPa，然后啟動高壓泵，檢測高壓泵出油管壓力須大于0.4MPa。待磨機運行正常后高壓油泵自動停止，低壓泵正常供油，高低壓壓力低于此設定值，電接點壓力表動作，磨機聯鎖保護跳閘。

　　（4）磨尾稀油站的主要功能與磨頭稀油站功能相同。

　　（5）磨頭磨尾磨瓦溫度小于57℃，高于此設定值，智能儀表報警輸出，磨機聯鎖保護跳閘。

　　（6）主電機前后軸瓦溫度小于60℃，高于此設定值，智能儀表報警輸出，磨機聯鎖保護跳閘。

　　（7）其它聯鎖保護主要包括：高壓柜無失壓、過流、速斷報警信號，刀閘限位開關閉合，液阻柜液位、液溫正常，允許啟動條件滿足；進相柜退相接觸器吸合正常等。

　　3 磨機聯鎖保護跳閘后故障信號無法明確的原因分析

　　磨機聯鎖保護跳閘后故障信號無法明確的主要原因有以下兩點：

　　（1）原設計控制回路中沒有信號延時功能，瞬時波動就會跳閘。

　　（2）原設計控制回路中沒有故障信號單獨顯示功能，故障信號發生時，電氣回路中沒有自鎖功能，無法明確具體的故障點，故障排除時間延長。

　　4 改造方案和防范措施

　　為保證設備的正常運轉，實施了控制系統改造。重新設計控制系統圖紙，實現信號單獨控制，及時捕捉故障點，并能獨立顯示故障點，然后有的放矢，快速排除故障。

　　（1）對稀油站壓力低、瓦溫高報警信號進行控制和捕捉。

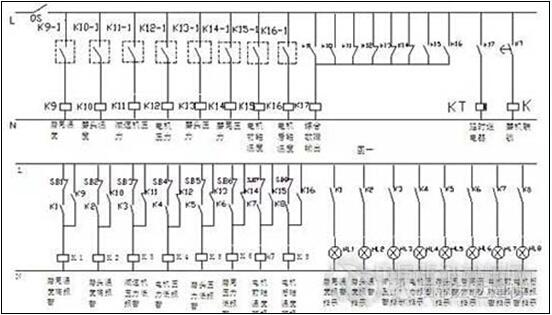

　　在圖中，K9-1至K16-1為現場的儀表溫度報警和點接點壓力表的上限輸出開關量。K9、K10、K15、K16為儀表溫度檢測輸出繼電器，K11、K12、K13、K14為壓力輸出繼電器。在圖二中K1至K8為故障報警繼電器，HL1至HL8為報警指示燈，SB1至SB8為報警復位按鈕。

　　以減速機油壓為例簡述改造設計方案：采用帶指示燈中間繼電器，對壓力進行檢測，壓力達到0.2 Mpa時現場點接點壓力表（K11-1）開點閉合，繼電器K11線圈得電吸合，繼電器K11開點閉合，正常工作聯鎖打通。當壓力低或波動時，繼電器K11線圈失電釋放，繼電器K3線圈得電吸合并自鎖進行壓力低故障信號捕捉，故障指示燈HL3亮。壓力溫度瞬間波動時，中間繼電器線圈不會斷電，需手動復位。

　　在跳閘回路加裝延時繼電器KT，當壓力低于0.2 Mpa時，綜合報警繼電器K17線圈得電吸合，K17開點閉合，同時延時繼電器線圈得電吸合，延時繼電器延時開始， 9S后延時開點閉合，磨機聯鎖繼電器K線圈得電吸合，繼電器K閉點斷開，磨機主電機聯鎖保護跳停。通過該部分控制回路改造，保證了聯鎖保護信號瞬時波動時，磨機不會跳閘，故障信號確實存在時，延時9S磨機跳閘。

　　聯鎖保護控制回路改造如圖所示：

　　圖1 磨機故障報警指示

　　（2）重新配盤并更換外部控制線路。

　　廢除原有控制系統，重新設計圖紙并配盤，對控制系統中的死角、無端子號的線路等進行徹底拆除改造，對使用多年的外部線路進行更換。

　　（3）加強設備維護，定期檢查緊固。

　　定期對液阻柜、進相柜和高壓柜電氣元件檢查更換，清灰、螺絲緊固。定期對熱電阻接線，點接點壓力表觸點檢查，防止檢測信號誤動作。定期對智能儀表、溫度壓力測控元件進行校驗、整定或補償調整，定期檢查保護接地系統，防止信號干擾。

　　5 改造后的效果

　　通過這次技術改造徹底排除了瞬時干擾造成的故障跳停，改造后故障點顯示明確，報警具體，檢查檢修十分方便；設計延時跳閘功能，大幅降低了設備跳閘頻次，杜絕了莫名其妙主機跳閘的現象，為正常生產提供了很好的設備條件。
