簡約不簡單——振動篩也能這么玩。其結構的優化設計有效延長了振篩的壽命，保障生產效益的最大化，題記新型V系列傾斜振動篩的技術革新分析。

      振動篩廣泛應用于礦山生產，是目前國內處理難篩物料的有效設備，其具有大振幅、大振動強度等工藝特點。礦用振動篩由于種類多、性能卓越可以滿足多種生產的需要，已經被廣泛的應用于冶金、礦山、電力、建材、化工等行業。但是在對讀者的調研中，目前振動篩在運行和維修等方面仍存在著大量的問題，比如齒輪打齒、軸承溫升過高、噪聲大等，這類問題直接影響了振動篩的穩定性和使用壽命。此外，由于回籠過多導致重復破碎致使成本增加、石粉過多導致產量降低等嚴重影響了企業的生產效率，成為目前廣大生產企業的主要困擾。

      本文精選了一款新型的V系列傾斜振動篩。此款振動篩可以很好的解決上述問題，在實踐應用中得到了眾多生產企業的廣泛好評。

結構優化

——有效延長了振篩的服務壽命

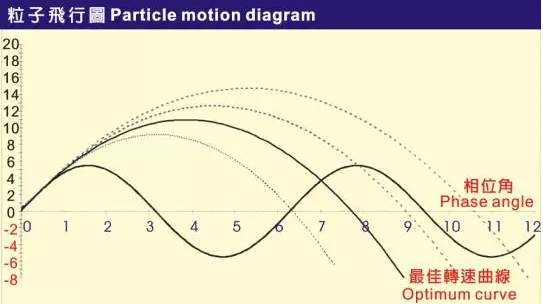

V系列振動篩是華寶經過不斷的研究測試與改進，顛覆行業傳統振動篩的新型振動篩。V系列振動篩適用于礦山、冶金、建材、煤炭、電力等礦用行業。適用范圍廣，篩分效率高，廣泛應用于粗碎后的精物料篩分，也適用于作物料分流篩和最終產品的分級篩分，過篩率比較傳統圓形及直線震動過篩更為高效。它采用單軸震動結構，經由實際運轉中證明具有最佳粒子過篩方式：

1、翻滾利用本身重力移動；

2、循環負荷；

3、過篩效率佳；

4、數種振幅/轉速之搭配應用范圍廣，由粗料到砂之篩選皆可適用。

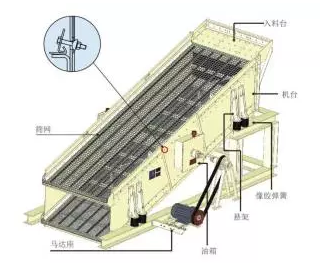

耐久堅固的機身設計及傳動軸部零件安裝方式，不但適合任何重負載操作狀況，更延長了振篩的服務壽命，為用戶生產企業帶來可觀的利潤：

1、一體式篩網支架；

2、鉚釘式固定機身結構；

3、 軸承安裝于軸環上。

性能優勢

——精益設計保障用戶利益最大化

1、 優質的結構、軸承無軸推

軸承安裝于軸環上，主軸只用來傳動動力，并借聯軸器帶動軸承與軸承座配重轉動于軸環上，因此主軸并未受到軸承高速轉動產生的熱量，所以主軸無明顯熱脹冷縮現象，軸承無軸向推力負擔，可增加軸承壽命。

2、 先進的震動機構

軸承安裝于軸環，軸環鎖結于機臺三層夾板結構上，傳動軸負責動力傳運，此種設計，軸繞曲度最小，軸承壽命長，且具有省電特性（用電僅約傳統振動篩的70%）、潤滑好、低噪音，符合現今環保要求。

3、 最簡單的篩選運動

V系列振動篩提供給最有效的篩分動作，從而增加生產企業的利潤，本設計應用廣，幾乎大部分碎石行業皆采取此種傾斜式振動機。

4、 超強機身結構

V系列振動篩機臺采用鉚釘鎖組立成一個堅固的箱體結構，機臺邊板使用高張力鋼板制作而成，完全無焊接，一體式的篩網支架具有穩固的支撐力。本系列機身設計堅固耐用，適合重負荷篩分。

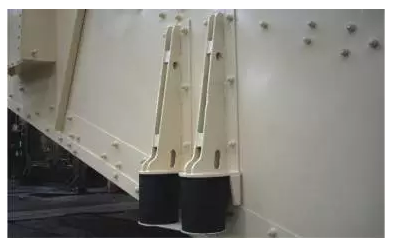

5、 橡膠彈簧

V系列振動篩巧用橡膠彈簧結構，在啟動與停機時具有大幅降低噪音的特性。

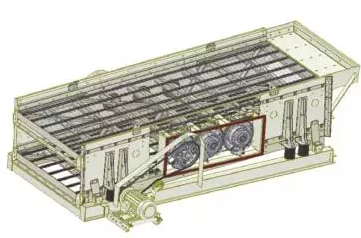

6、 結構簡單、容易保養

V系列振動篩較于水平式振動篩、傾斜式振動篩只有一條軸，不需要齒輪，結構簡單，容易保養。

7、 萬向接頭傳動動力

獨特萬向接頭取代傳統皮帶輪傳送動力方式，降低軸承負荷。

8、 應用范圍廣

相較于水平振動篩、傾斜式振動篩構造簡單，容易維修保養，通過物料量更大，普遍應用于碎石、回收及礦物上篩選，適用范圍廣。

9、 操作維修平順容易

①可更換式軸承座設計，可輕易現場更換軸承及其他零件，使維護保養更容易；

②配備橡膠彈簧，使啟動、停機更平順；

③采用萬向接頭，連接馬達傳動，使傳動軸不受皮帶張力影響而彎曲。

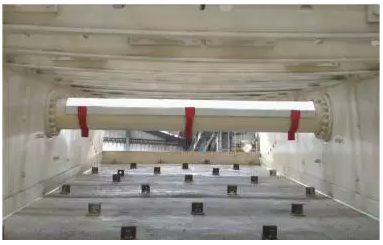

10、篩網支架設計

篩網支架采用拱型橫梁設計，具有高強度、低繞曲度等特性。網面采用弧形設計，篩網利用壓板固定可提供最高的篩網張力，篩料可均勻分布于網面上。

11、特殊橫梁結構

橫梁采用U型結構，避免石料篩落時麻損橫梁，杜絕因磨損而斷橫梁現象。

12、可更換轉速

四級不同轉速，可根據需求不同調整轉速。

編輯小結：

生產實踐證明，振動篩看似結構簡單，但對工藝設計卻有著極高的要求。目前許多不不具備研發實力的設備企業仿制出來的振動篩雖然價格低廉，但是在日后的生產和維護中卻會給生產企業帶來諸多后續的問題。廣大生產企業切不可為了節約采購或維修成本而選用不合格的機型。

華寶礦機推出的新型V系列傾斜振動篩與傳統振動篩比較而言，對振動篩整體結構及細節都進行了優化設計，更好地滿足了生產的需要，可以成為廣大礦山企業的理想選擇。（本文中涉及的案例及產品信息，均由廣州華寶礦山設備有限公司提供。400-862-8618）
