中國專利--物料對撞制沙機
一、用途及使用范圍：
JK系列高效節能型——物料對撞制沙機是國內首創，顛覆歷史較新研發的無錘頭、板錘的物料對撞粉碎制沙設備。具有大幅提高產量、出料粒度細、整形效果好、降低電耗及磨耗的特點。該機主要適用于各類沙場、礦山、冶金、選礦、化工、建材、煤炭等行業，破碎抗壓強度≤320Mpa內的各種河卵石（特別適用于豆米石和50mm一下的碎石）、金屬礦、非金屬礦、鋼渣、花崗石、石英石等物料的粉碎。適用于代替?zhèn)鹘y(tǒng)破碎工藝中的二、三級細碎、制沙和磨機前預粉碎系統及貧礦預干選生產線中作重要裝備。
二、專利產品
專利號：201120175847.5
?。?012年6月已榮獲四川省科技廳科技創新基金獎）
?。?012年12月榮獲江油市科技局重大技術創新獎）
三、專利技術機理與功能
物料對撞機在設計中貫穿了整個破碎和粉碎原理，在工作使用中實現了對物料的“擊、劈、折、磨”的過程和對物料的二級破碎粉碎。大膽合理的革新，采取無錘破碎的理念，使物料進入工作腔時，在腔內瞬間形成“堆積錘頭集團”并與連續進入工作腔的物料發生相互高速對撞、擊打。當粉碎后物料小于出料口時在離心力的作用下被拋射入機殼，在與機殼襯板發生碰撞（即二次破碎）后由機器下部出料口排出成品。
四、破碎比大
較大進料≤120mm ,出料≤1-8mm能完整替代傳統（細鄂破、圓錐破、反擊破、制沙機等）二級、三級破碎和制沙設備。
五.技術參數:
|
型號
|
產量（t/h）
|
進料粒度mm
|
出料粒度mm
|
總功率
|
|
JK20
|
10—25
|
≤35
|
1—8mm
（其中1-5mm
占總產量50%左右）
|
90
|
|
JK40
|
30—60
|
≤55
|
110
|
|
JK80
|
60—100
|
≤80
|
185
|
|
JK160
|
120—160
|
≤120
|
280
|
2.物料對撞機應用了物料形成的堆積錘頭集團代替?zhèn)鹘y(tǒng)、板錘、大幅度降低生產成本。
3.主要易損材質：耐磨合金特鋼.
4.電壓等級：低壓或高壓.
5.產品水份：≤25% .
6.噪音控制指標：＜70分貝（低噪音）
7.工作時間：連續.

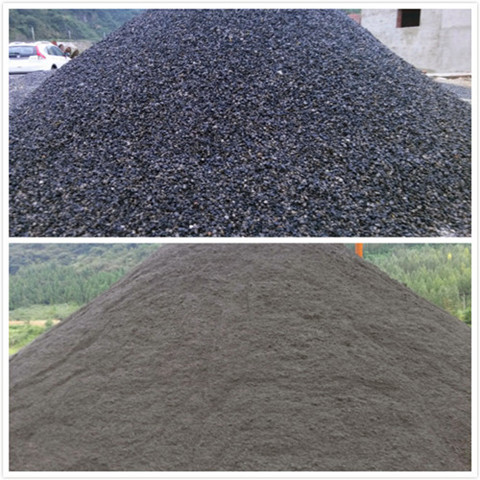

8.出料粒度：下圖為鵝卵石破碎整形、制沙效果實圖
六、特點1. 實現完整意義的物料對撞的工作方式。
2. 拆換方便、節能高效。
3. 用材獨特，耐磨降耗。
4. 破碎比大，占地面積小。
5. 名牌軸承經久耐用。
七、物料對撞制沙機與其他廠家制沙機綜合性價比
|
廠名
|
機型
|
型號
|
功率
|
較大入料
|
產量
|
出料粒度
|
成品率
|
維修
|
耗材量（元/每方）
|
|
四川江礦
|
物料對撞制沙機
|
JK80
|
185KW
|
70mm
|
60-100 T/H
|
1-8mm
|
50%
|
簡 單
|
|
|
國內其它廠家
|
直通式制沙機
|
PCL-900B
|
2*75KW
|
40mm
|
65-130 T/H
|
1-8mm
|
25%
|
復 雜
|
1-2
|
