主要組成部分結構及用途

本機主要由機頭傳動部、中部槽、刮板鏈、擋板、封底板、機尾

等組成。

本機傳動系統其傳動路線為電動機轉矩經半聯軸器、 減速器傳遞

給鏈輪軸組 , 從而牽引刮板鏈運動，組成一個封閉的牽引系統，按從

機尾向機頭的運行方向輸送煤炭。

機頭傳動部

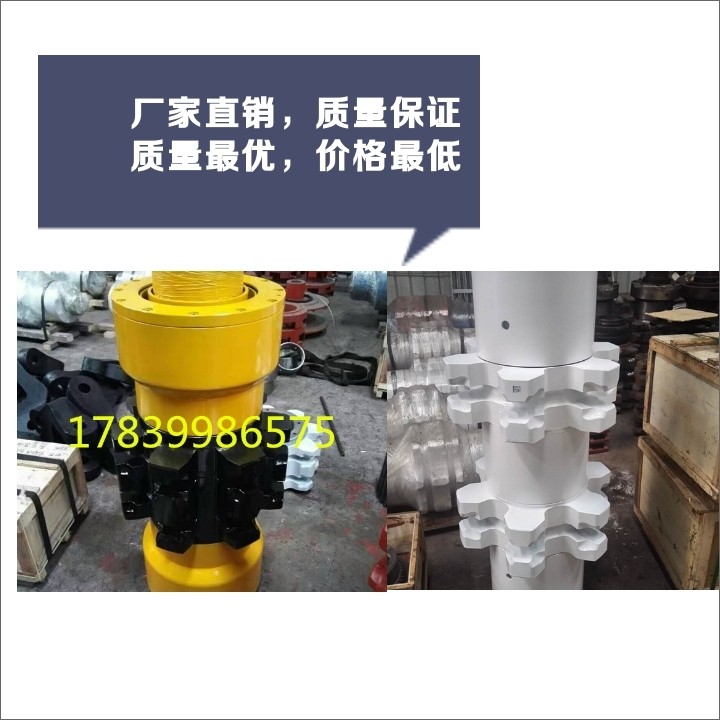

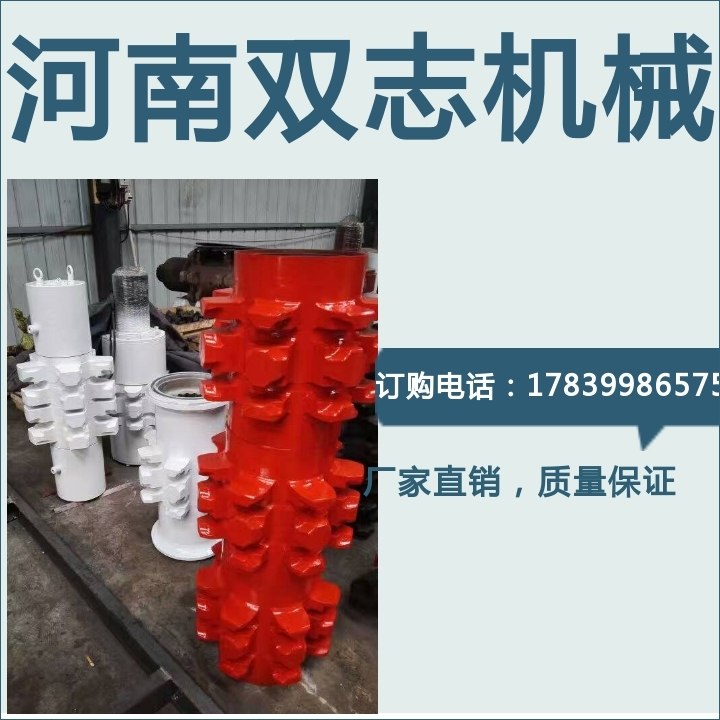

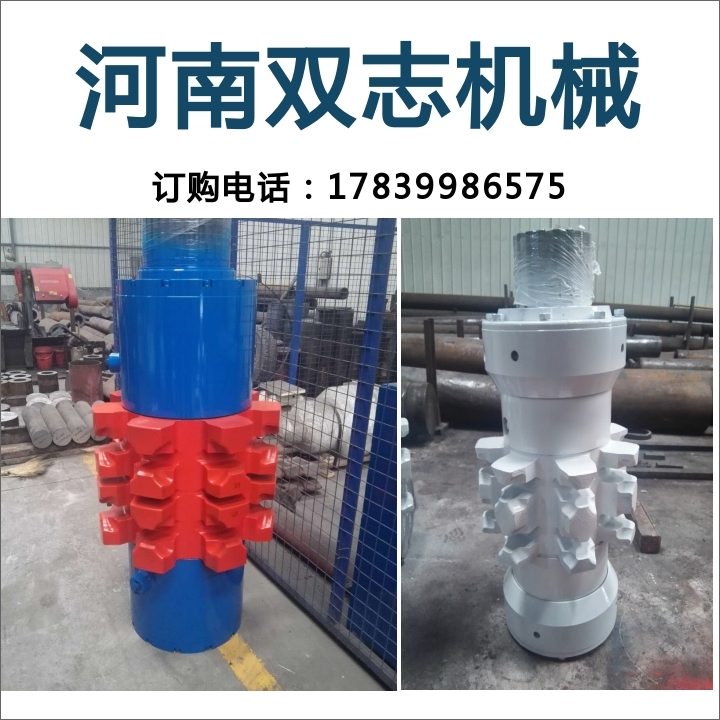

機頭傳動部主要由機頭和動力部組成。 機頭則由鏈輪軸組、 機頭

架、護板、護罩、撥鏈器等組成 。動力部由減速器、半聯軸器、緊

鏈器、電機連接盤、聯接罩等部件組成。帶有連接盤的聯接罩將減速

器、閘盤、半聯軸器、電機等聯成一體，通過聯接板組裝在機頭架一

側。

 113SG35特殊搭接板如何得到客戶的認可！ 雙志機械113SG35特殊搭接板17839986575

整個動力傳動是電機將動力通過半聯軸器傳給減速器， 減速器輸

出軸的外花鍵與鏈輪軸組的內花鍵相嚙合， 從而驅動鏈輪軸組帶動刮

板鏈在溜槽上運行。 在減速器第二軸可裝緊鏈器完成緊鏈功能 。

機頭部分

機頭架

機頭架為前開口式結構， 用不同厚度的高強板材拼焊， 經機加工

成型，具有強度高，剛性好等特點。前開口的圓弧頂端靠兩側板處設

有鏈輪軸組的輔助支承， 以縮小鏈輪軸組的支撐跨距， 提高鏈輪軸組

的強度和剛性。 機頭架兩側均可安裝動力部， 鏈輪軸組安裝在前開口

內，分別用兩個壓塊固定在機頭架前端。
