一： PPCS64-6氣箱脈沖布袋除塵器技術參數
氣箱脈沖袋收塵器詳細說明
型號：PPCS64-6
處理風量（m3/h） 26700
過濾風速（m/min）
總過濾面積（m2）：384
凈過濾面積（m2）：320
收塵器室數（個）：6
濾袋總數(條)：384
收塵器阻力（Pa）:1500-1700
出口氣體含塵濃度（mg/m3n）：<50
收塵器承受負壓（Pa）:9000
清灰壓縮空氣 壓力(Pa)：（4-6）*105 耗氣量（m3標/min）:1.8
剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速30.31rpm減速電機功率2.2KW
螺旋輸送機 規格LS315*5.44m 減速電機
保溫面積（m2）:118
設備總量（約值，不包括保溫層）（kg）:9700
二： PPCS64-6氣箱脈沖布袋除塵器主要技術說明
⑴ 正確合理選型
袋收塵器的合理選型是影響除塵器濾袋壽命的關鍵。除塵器選擇過小，將會使濾料的過濾風速提高，從而大幅度降低濾袋的使用壽命。選擇過大，則又將增加投資，造成不必要的浪費。我們?cè)谶x型時，充分考慮煙氣性質、粉塵濃度等一系列因素，根據濾料的使用要求，確定過濾風速，并合理設計了氣流的上升速度、出入閥門風速。
（2）選擇高質量的脈沖閥
對于除塵器清灰關鍵部件──脈沖閥，我們采用了國際先進品牌美國ASCO公司的直角式脈沖閥，該產品采用全自動生產加工工藝制造，具有100%的產品質量統一性，啟動關閉迅速可靠，閥體阻力低，在較低的氣源壓力下，也可很好地完成清灰工作，脈沖閥的膜片、彈簧及電磁圈均可提供三年質保，并滿足開閉100萬次的要求。
（3）濾料的合理選擇與設計
根據煙氣特性并結合招標要求，煤粉倉除塵器濾袋采用防靜電無紡針刺氈濾料，其它場合除塵器采用易清灰滌綸針刺氈濾料，濾料采用階梯形梯級層面結構，迎風面纖維細，背風面纖維粗，濾料清灰容易，阻力低。
濾袋上口設計為彈簧形式，彈性好，不易腐蝕，壽命長；濾袋上部設計增加了加固布，增強易破部位的強度，延長了濾袋的使用壽命；濾袋采用推薦的三針平縫縫紉機織成，強度高，密封好。
（4）花板孔采用250T深喉口沖床沖孔和配套的推薦工裝模具鉆定位中心孔，保證花板的平整度及花板孔的精度，使濾袋懸掛垂直，減少了清灰過程中濾袋的相互碰撞，保障了濾袋的使用壽命。
（5）下進風結構
氣流從灰斗進入收塵器，由下部返回進入袋室，大顆粒粉塵直接進入灰斗，減輕了濾袋的負擔。
（6）袋籠設計
袋籠是布袋除塵器的關鍵部件，涉及濾袋使用壽命，為此我司采取了如下措施：
a、袋籠采用冷拔鋼絲鍍鋅制成，耐溫、耐酸性能好，表面上不易產生銹蝕和銹蝕后引起的粗糙；
b、袋籠上口接管與濾袋口緊配，保證同心度，使噴吹氣流能居中，保證了清灰效果；
c、袋籠底部采用錐形收口，保證安裝或更換袋籠十分方便；
d、我公司的袋籠是在袋籠自動生產線上生產的，一次成形，表面光滑，焊接強度高，袋籠垂直度高，保證濾袋之間不相碰，延長了濾袋使用壽命。

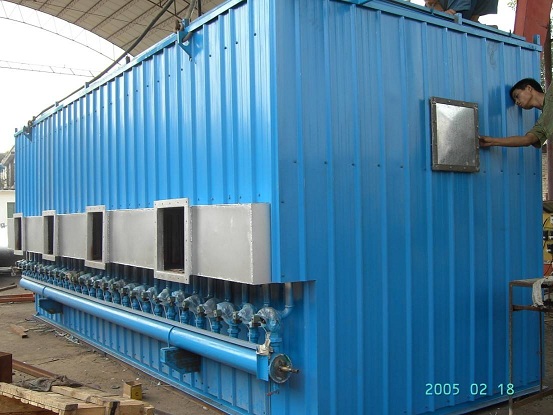

（7）結構設計
設備采用氣箱式結構，降低了設備的局部阻損，中部箱體采用鋼板壓型，強度剛度好，既能滿足高濃度高負壓的要求，又保證了外形的美觀。
（8）先進的電控系統
布袋除塵器系統的控制采用SIEMENS公司提供的PLC進行控制, 可具備與系統DCS的通訊接口，可以實現對布袋除塵器進行手/自動控制。系統的所有電氣部分均采用國際先進的產品，整個控制系統能完成布袋除塵器內所有的測量、監視、控制、報警及保護和聯鎖等功能。與傳統的PLC控制器相比，可避免編輯或修改PLC程序不方便的困難；在出廠時已經完成測試。
