測(cè)量磁場(chǎng)強(qiáng)度的儀表有特斯拉計(jì)(以前稱高斯計(jì))和磁通計(jì)。特斯拉計(jì)使用方法簡(jiǎn)單，測(cè)量精度較高，是目前測(cè)量磁場(chǎng)強(qiáng)度的最常用儀表，因此主要介紹用特斯拉計(jì)測(cè)量磁場(chǎng)強(qiáng)度(或磁感應(yīng)強(qiáng)度)。

　　特斯拉計(jì)由表頭和探頭構(gòu)成，探頭內(nèi)裝有半導(dǎo)體薄片，當(dāng)磁力線B沿垂直于半導(dǎo)體片大面的方向穿過(guò)，同時(shí)沿長(zhǎng)或?qū)挾确较蛲ㄟ^(guò)電流I，則在與磁場(chǎng)和電流方向垂直方向的兩個(gè)端面上產(chǎn)生電壓V，這個(gè)現(xiàn)象稱為霍爾效應(yīng)，如圖42所示。當(dāng)電流I恒定時(shí)，電壓V與磁場(chǎng)B的強(qiáng)度成正比，測(cè)出電壓V，經(jīng)轉(zhuǎn)換，在表頭刻度盤上刻出磁感應(yīng)強(qiáng)度值，就可以直接讀出探頭所在處的磁感應(yīng)強(qiáng)度值。

　　

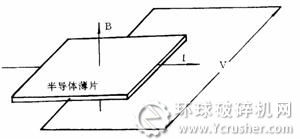

圖42霍爾效應(yīng)

　　測(cè)量方法：為使測(cè)點(diǎn)的位置準(zhǔn)確，在測(cè)量前應(yīng)根據(jù)磁極形狀制作測(cè)點(diǎn)樣板(用有機(jī)玻璃板或木板)。把各測(cè)點(diǎn)位置畫在樣板上，在測(cè)點(diǎn)位置鉆孔以備探頭伸入孔內(nèi)進(jìn)行測(cè)量。測(cè)量?jī)?nèi)容一般包括：磁系不同位置各斷面的磁場(chǎng)強(qiáng)度、每一斷面上要測(cè)出磁極表

　　

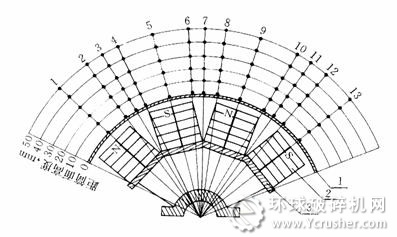

圖43筒式磁選機(jī)磁場(chǎng)強(qiáng)度測(cè)量的測(cè)點(diǎn)位置示意圖

　　關(guān)鍵點(diǎn)的磁場(chǎng)強(qiáng)度和距磁極一定距離的空間點(diǎn)的磁場(chǎng)強(qiáng)度等。例如，永磁筒式磁選機(jī)的磁場(chǎng)強(qiáng)度的測(cè)量方法如下：

　　(1)沿圓筒軸向選三個(gè)斷面：其中一個(gè)選在正中間，另兩個(gè)斷面分別取在距兩端各200mm處。
　　(2)在每個(gè)斷面上要測(cè)出圓筒表面若干關(guān)鍵點(diǎn)的磁場(chǎng)強(qiáng)度，一般每個(gè)磁極的邊緣和中間共3個(gè)點(diǎn)(磁系邊緣2點(diǎn)不測(cè))，極隙中間1個(gè)點(diǎn)，如果極數(shù)為n，則測(cè)點(diǎn)數(shù)N=[3n-2 (n-1)]=4n-3。如3極磁系為9個(gè)點(diǎn)，4極磁系為13個(gè)點(diǎn)，余類推。
　　(3)每個(gè)斷面上各關(guān)鍵點(diǎn)上方距筒面一定距離測(cè)3～5個(gè)點(diǎn)。如距筒面10mm、20mm、30mm、40mm、50mm各點(diǎn)，如圖43所示。
　　(4)圓筒表面所測(cè)各點(diǎn)的磁場(chǎng)強(qiáng)度平均值代表圓筒表面的磁場(chǎng)強(qiáng)度，同理，距筒面一定高度各點(diǎn)的磁場(chǎng)強(qiáng)度平均值代表該弧面的磁場(chǎng)強(qiáng)度。
進(jìn)行測(cè)量之前，先將圓筒(及磁系)支起，高度以便于測(cè)量為適宜。

　　此時(shí)磁系垂直向下，但在圓筒外看不到磁極，測(cè)點(diǎn)位置定不準(zhǔn)，可在圓筒外灑些鐵粉，磁極邊緣吸引鐵粉較多，磁極形狀就能顯示出來(lái)。如果沒(méi)有鐵粉，亦可用鐵釘找點(diǎn)，鐵釘能直立于筒面的地方即是磁極中心(或極隙中心)，找到準(zhǔn)確位置后用粉筆或毛筆打上標(biāo)記，再逐點(diǎn)進(jìn)行測(cè)量。

　　特斯拉計(jì)(高斯計(jì))的使用方法和注意事項(xiàng)在儀表所帶的說(shuō)明書中有詳細(xì)說(shuō)明，按其說(shuō)明書進(jìn)行操作即可。
