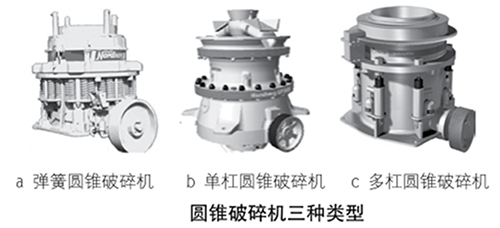

無論哪種圓錐破，工作時皮帶輪帶動水平軸，從而帶動偏心套旋轉，偏心總成的轉動，會使破碎機整體在水平方向以圓軌跡運動。因此，整體這種振動軌跡下，電機帶輪與破碎機皮帶輪之間的皮帶安裝成了重要因素。本文分析市面上常用的安裝形式，并對其使用效果進行分析。

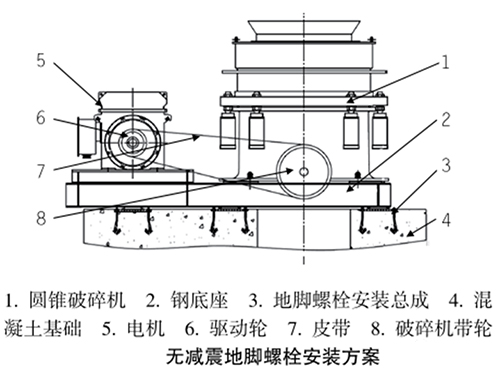

　　01、無減震地腳螺栓安裝



　　無減震地腳螺栓安裝方案在固定破碎篩分生產線中較為常見，破碎機和電機都通過螺栓連接在鋼底座上，整體通過地腳螺栓安裝在混凝土基礎上。



　　這種安裝方式優點是所有安裝都為剛性連接，整體剛性較好，缺點是混凝土基礎及鋼底座受力不均勻，安裝連接處經常損壞。





　　02、整體減震+地腳螺栓安裝



　　整體減震+地腳螺栓安裝方案與無減震地腳螺栓安裝方案的區別為鋼底座和混凝土基礎中間增加減震塊。設備工作時，電機及破碎機整體做圓軌跡水平運動，電機和破碎機之間保持相對靜止的關系。



　　此安裝方式具有基礎受力均勻、穩定性好、能減輕設備振動且施工周期短等優點，被廣泛應用在固定破碎篩分生產線中。在移動式破碎生產線中，需要將混凝土基礎改為鋼結構的車架。

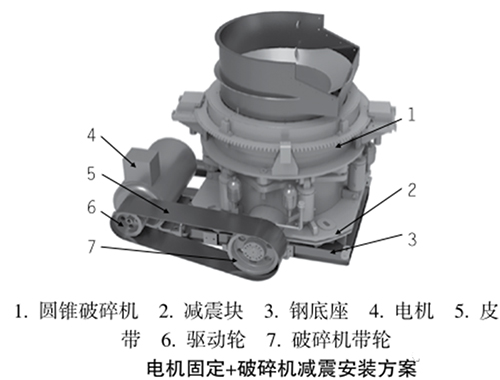

　　03、電機固定+破碎機減震安裝



　　電機固定+破碎機減震安裝方案在移動破碎站上較為常見，受安裝尺寸的限制，電機一般不能太高，因此不能做減震處理。





　　但是設備在工作過程中，破碎機帶輪和電機驅動輪之間相對運動存在兩個缺點：皮帶的壽命降低且皮帶容易脫開皮帶輪。



　　為了解決第二個問題，這種安裝方式常常采用價格更高的聯組V帶，但是第一個缺點依然無法解決。為了解決這一問題，本文介紹兩種已經申報專利的方案——皮帶張緊方案和支撐緩沖方案。

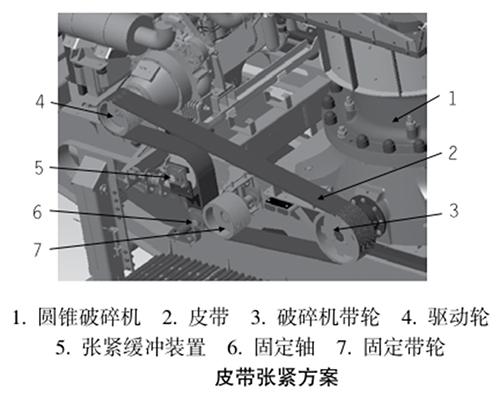

　　皮帶張緊方案



　　如下圖所示，皮帶張緊方案的張緊緩沖裝置可以繞固定軸轉動，從而實現皮帶輪的張緊。同時張緊緩沖裝置中安裝有緩沖彈簧，可以抵消工作過程中圓錐式破碎機的水平抖動。





　　支撐緩沖方案



　　如下圖，支撐緩沖方案應用在美卓移動破碎設備上，在破碎機的輸入端增加支撐緩沖總成。該總成不僅能增加破碎機輸入軸的固定點，還能起到振動緩沖作用，同時配合減震塊，可以明顯改善破碎機輸入端的振動，這樣就解決了皮帶壽命短的問題。





　　據悉，圓錐破碎機以700rpm的轉速工作時，這種結構的隔振率達到了95%，有效提高了設備的可靠性。
